-схема базы данных.

Ta on mõeldud andmebaasi struktuuri kujutamiseks. Selle abil näidatakse, millised tabelid andmebaasis on, millised väljad neis paiknevad ja kuidas tabelid omavahel seotud on.

• Tabel / kast — näitab ühte andmebaasi tabelit.
• Veerud / väljad — tabeli sees olevad andmed, näiteks ID, nimi, kuupäev, telefon.
• Primaarvõti (PK) — tabeli põhiidentifikaator. See eristab iga kirjet teistest.
• Võõrvõti (FK) — väli, mis viitab teise tabeli primaarvõtmele ja loob tabelite vahel seose.
• Joon tabelite vahel — näitab, et tabelid on omavahel seotud.
• Seos 1 : N / N : 1 — näitab, mitu kirjet ühest tabelist võib olla seotud teise tabeli kirjega.
• Andmetüüp — näitab, mis tüüpi andmeid väli sisaldab, näiteks int, varchar, date.

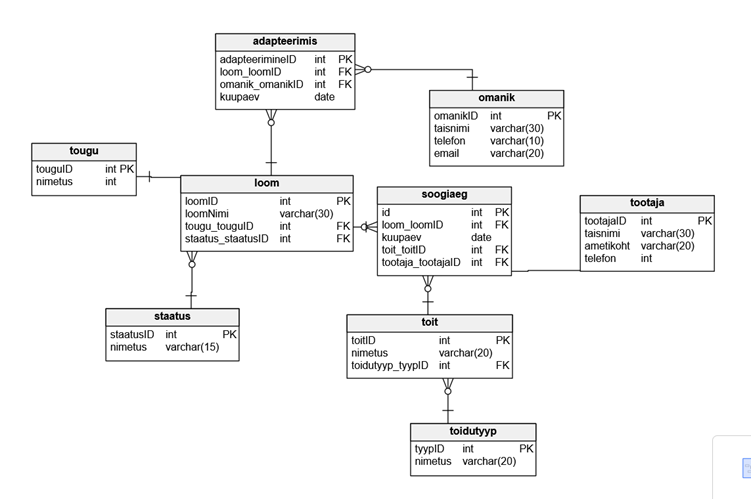

Andmebaasi füüsiline skeem loomade varjupaik :
