— диаграмма активности или деятельности (State / Activity diagramm)

Ta on mõeldud üldisemalt protsesside modelleerimiseks, kuid sobib kasutada ka väiksemaid ülesandeid lahendavate algoritmide kujutamiseks.

• Ristkülik / ümardatud ristkülik — tegevus või samm protsessis. Näitab, mida tehakse.
• Romb — otsustuskoht. Siin kontrollitakse tingimust ja valitakse haru, näiteks jah / ei.
• Nool — tegevuste liikumissuund. Näitab, mis tuleb pärast mida.
• Täidetud must punkt — protsessi algus.
• Topeltpunkt / must punkt ringiga — protsessi lõpp.

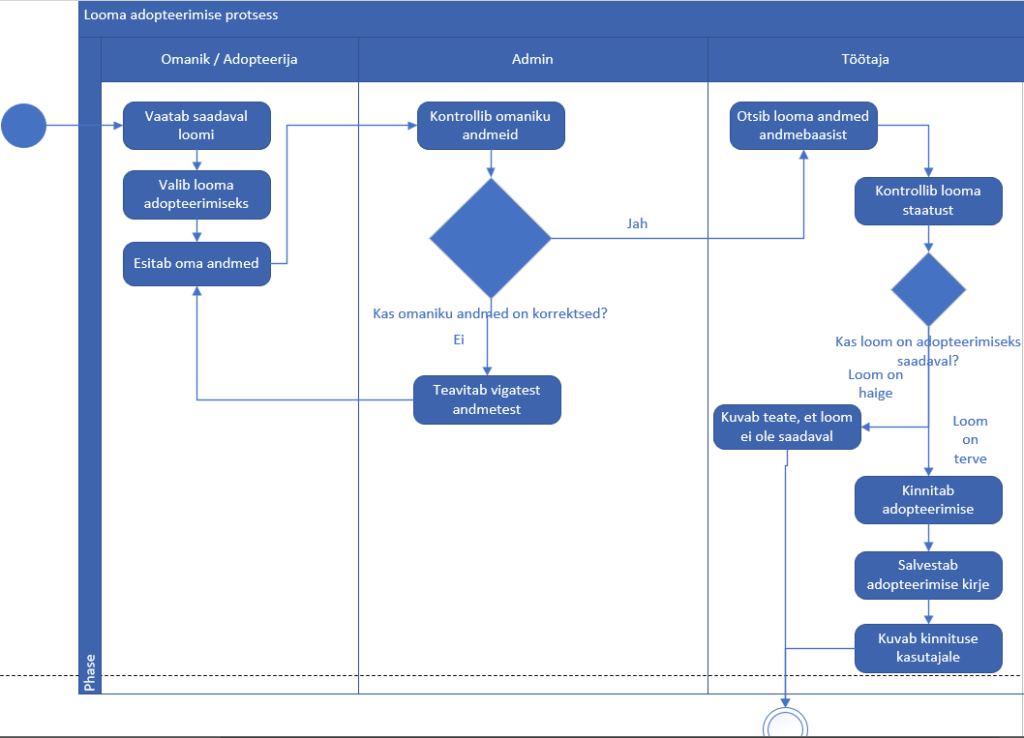

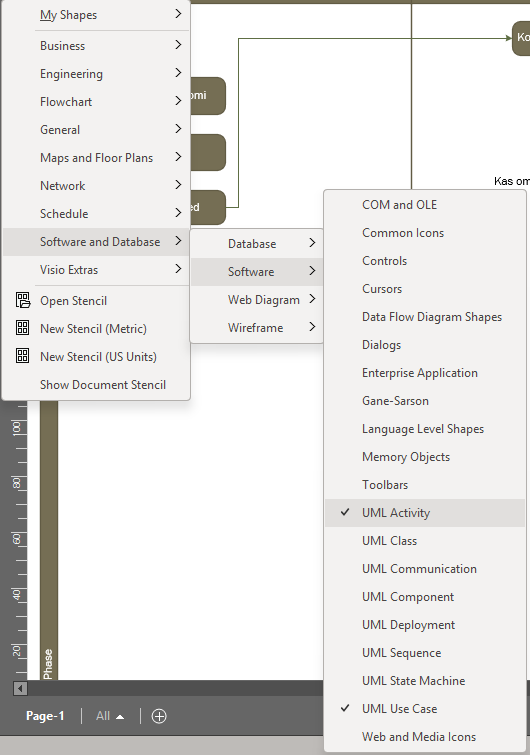

Looma adopteerimise protsess visio skeem :
